產品簡介
這款高性能嵌入式CMOS二維條碼掃描器專為客戶提供的OEM產品應用，它可方便嵌入各種設備作為條碼的識讀組件應用，如展示亭，檢票機、自動售賣機等。
產品特性
該掃描器，采用自主的核心技術UIMG。完全由本公司獨立設計制造。UIMG包含光學系統、光電耦合系統、圖形數字化、編解碼、圖形處理、嵌入式系統等一系列綜合性技術。可識讀全部國際標準一維條碼和主流二維碼（QR Code，DataMatrix，PDF417, Aztec，Maxicode等），識讀性能達到國際先進水平。可通過本公司所提供的應用配套，識讀用戶自定義的各種條碼。

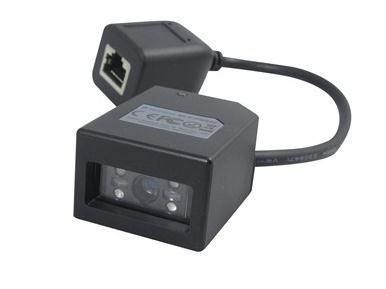

新大陸NLS-FM420二維掃描模組的規格參數：
性能參數
識讀模式：CMOS
分辨率：752 * 480
接口：RS232 / USB 1.1
識讀碼制：
2D：PDF417, QR Code (Model 1/2), DataMatrix (ECC200, ECC000, 050, 080, 100,140), Aztec, Maxicode, LP Code, Chinese-Sensible Code等
1D：Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ISBN/ISSN, Code 93等
條碼靈敏度：傾斜：45°；旋轉：360°；偏轉：45°
識讀精度：≥ 3mil
光源：LED(617.5 nm – 633.5 nm)
光源強度：320 LUX (130 mm )
識讀景深：35mm ~ 210 mm
打印對比度：≥ 25%
環境光照度：0 ~ 100,000 LUX
機械/電氣化特性
功率：1.75W
電壓：DC 5 V
電流
最大電流：420 mA
工作電流：260 mA
空閑電流：1 mA
環境
工作溫度：-5℃ - +45℃
儲存溫度：-40℃ - +60℃
相對濕度：5% - 95%（無凝結）
認證FCC ：Part15 Class B, CE EMC Class B
數據線
RS232：用于連接FM420和信息接收主機，帶適配器接口。
USB：用于連接FM420和信息接收主機。
電源適配器ADP50：5V電源適配器，配合數據線（型號：CBL-FM420R）給FM420供電。其輸出為: DC5V, 0.5A; 輸入為: AC100~240V, 50~60HZ.
**測試條件如下：
Code39，4 Bytes ; 最小條空寬度 = 10mil；寬窄比 = 3:1 ; PCS = 1.0 ; 條碼高度 = 12mm；
測試距離 = 100mm; 環境溫度=23℃ ; 環境照度= 200 LUX
