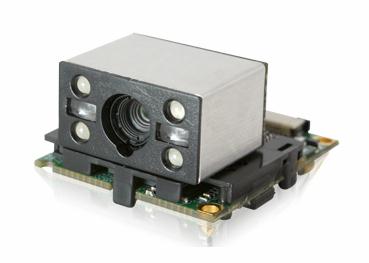

NLS-EM2028二維影像式條碼識讀引擎，采用先進的圖像傳感技術和領先水平的新大陸UIMG智能圖像識別系統。先進的圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸UIMG技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。
NLS-EM2028可識讀各類主流標準二維條碼（PDF417、QR Code、Data Matrix等）以及二維條碼標準——漢信碼等。不僅支持主流一維條碼(UPC, EAN,, Code 39, Code 128, Code 93, Code 11, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI/Plessey, Plessey)，還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。
NLS-EM2028擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。有基于USB接口的HID-KBW、虛擬串口、DataPipe等方式；串行通訊接口更有TTL232及RS232版本可選，非常適合嵌入各種行業的產品中使用，如收銀機、數據采集器、抄表設備、檢票機、PDA等。
為應對各種應用的可能復雜度，NLS-EM2028采用了性能強勁的CPU，并提供開發底層API接口的二次開發功能SDK，面對復雜應用，也可快速開發從容應對。
產品特性
◆ UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆ 可二次開發
提供二次開發工具包，滿足定制化應用需求。
◆ 分體設計
可根據不同的應用場合，組合使用，滿足開發一款產品應用多個場合需要。
◆ 接口豐富
提供USB & RS232、USB &TTL232兩個版本，滿足更多接口需求。
掃描性能 | |||
圖像傳感器 | 752×480 CMOS | ||
照明 | 紅光LED 625±10 nm | ||
識讀碼制 | 2D | PDF417, QR Code, Data Matrix,漢信碼, Aztec Code, Maxicode, MicroPDF417* 等 | |
1D | Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11, Industrial 25, Standard 25, Plessey, MSI-Plessey 等 | ||
OCR* | 二代身份證, 護照識別 | ||
識讀精度 | ≥ 5mil | ||
識讀景深 | Code 39 | 35mm~170mm (10mil)、55mm~210mm(15mil) | |
PDF417 | 55mm~175mm(10mil)、60mm~205mm(15mil) | ||
Data Matrix QR | 45mm~145mm(10mil)、45mm~175mm(15mil) 45mm~140mm(10mil)、50mm~175mm(15mil) | ||
符號反差 | ≥ 25%反射差異 | ||
識讀角度** | 旋轉360°，傾斜±50°，偏轉±50° | ||
視場角度 | 水平36°，垂直23° | ||
機械/電氣參數 | |||
接口 | RS232/TTL232、USB（HID-KBW、DataPipe、虛擬串口、HID-POS等） | ||
工作電壓 | 5.0±10% VDC | ||
電流 @ 5VDC | Operating current | 400mA | |
Idle current | 115mA | ||
Standby current | 18 mA | ||
Low power | < 1.3mA | ||
外觀尺寸 | 30.0(W)×35.0(D)×19.0(H) mm | ||
重量 | 14克 | ||
環境參數 | |||
工作溫度 | -20℃ - +45℃ | ||
儲存溫度 | -40℃ - +60℃ | ||
工作濕度 | 5% - 95% ( 無凝結 ) | ||
環境光照 | 0 ~ 100000 lux（自然光） | ||
國際認證 | |||
FCC Part15 Class B, CE EMC Class B | |||
配件列表 | |||
開發板NLS-EVK2028 | NLS-EM2028的開發板，帶觸發按鍵和蜂鳴器，具備RS232和USB輸出。 | ||
數據線 | RS232數據線 | RS232數據線，用來連接NLS-EVK2028和信息接收主機，帶適配器插口。 | |
USB數據線 | USB數據線，用來連接NLS-EVK2028和信息接收主機。 | ||
電源適配器 | 5V電源適配器，配合RS232數據線給NLS-EVK2028供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60HZ. | ||
*標準EM2028不支持MicroPDF417條碼和OCR，定制性產品支持 **測試條件如下： Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 200 lux | |||
