產品簡介

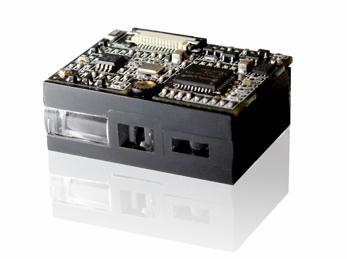

NLS-EM1365-LD條碼識讀引擎專為客戶提供的OEM產品應用，該款高性能CCD識讀引擎可方便嵌入各種設備作為條碼的識讀組件應用，如展示亭、檢票機、PDA等。
NLS-EM1365-LD條碼識讀引擎，采用自主的核心技術UIMG，完全由本公司獨立設計制造。UIMG包含光學系統、光電耦合系統、圖形數字化、編解碼、圖形處理、嵌入式系統等一系列綜合性技術?？勺R讀全部國際標準一維條碼，識讀性能達到先進水平。
NLS-EM1365-LD可識讀各類主流一維條碼：EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey.
產品特性
◆ UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆ 極高性價比
可滿足各種入門級的一維條碼識讀需求。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 屏幕碼識讀能力
針對屏幕條碼做特殊調教，可適應比較低亮度及各種貼膜的屏幕條碼。
◆ 綠色低功耗
采用自主NLDG核心技術，大大降低運行功耗，延長設備使用壽命。
掃描性能 | ||
數據接口 | TTL-232, USB1.1 | |
圖像傳感器 | 線性圖像傳感器 | |
分辨率 | 1500 | |
最大解碼速度 | 300次/秒 | |
識讀碼制 | EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey | |
識讀精度 | ≥ 4mil | |
光源 | LED（610nm~640nm） | |
識讀景深* | Code 39 (5mil): 65mm~175mm EAN-13 (13mil): 55mm~605mm | |
條碼靈敏度** | 傾斜 | ±60°@ 0°Roll and 0°Skew |
旋轉 | ±30°@ 0°Pitch and 0°Skew | |
偏轉 | ±60°@ 0°Roll and 0°Pitch | |
符號反差 | ≥ 30%反射差異 | |
機械/電氣參數 | ||
額定功耗 | 0.20W | |
工作電壓 | 3.0 ~3.6 VDC | |
電流(DC3.3V) | 工作電流 | 60mA |
待機電流 | 25mA | |
外觀尺寸 | 28.25(W)×21.99(D)×11.75(H)mm | |
重量 | 6.0g | |
環境參數 | ||
工作溫度 | -20°C ~ +60°C | |
儲存溫度 | -40°C ~ +85°C | |
工作濕度 | 5% ~ 95%（無凝結） | |
環境光照度 | 0 ~ 100,000 LUX | |
認證 | ||
FCC Part15 Class B；CE EMC Class B | ||
配件列表 | ||
開發板EVK3000 | 開發板EVK3000，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 | |
數據線 | RS-232數據線 | RS-232數據線，用來連接EVK3000和信息接收主機，帶適配器插口。 |
USB數據線 | USB數據線，用來連接EVK3000和信息接收主機。 | |
電源適配器 | 5V電源適配器，配合數據線（型號：CBL023R）給EVK3000供電。 其輸出為：DC5V, 2A；輸入為：AC100~240V, 50~60Hz. | |
* 測試條件：環境溫度=23℃；環境照度=300 LUX ** 測試條件：Code 39，3 Bytes；最小條空寬度=10mil；寬窄比=3:1；PCS=0.8；條碼高度=11mm；測試距離=120mm；環境溫度=23℃；環境照度=300 LUX | ||
